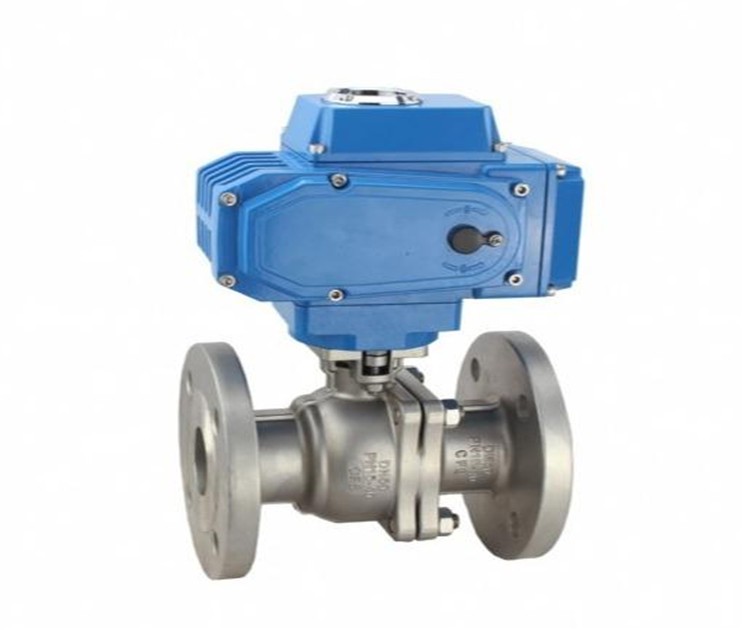

Q941F不銹鋼電動球閥
一、Q941F不銹鋼電動球閥--概述?Q941F不銹鋼電動球閥密封性能優良,流量系數大, 流阻系數小,結構簡單,使用壽命長,便于維修。
詳細介紹
一、Q941F不銹鋼電動球閥--概述
Q941F不銹鋼電動球閥密封性能優良,流量系數大, 流阻系數小,結構簡單,使用壽命長,便于維修。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。
二、Q941F不銹鋼電動球閥--性能參數
| 公稱通徑DN(mm) | DN15～DN250 |
| 公稱壓力 | 1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K |
| 適用介質 | 水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 |
| 介質溫度 | -40～+180℃ -40～+350℃ |
| 泄漏量 | 0 符合ANSIB16.104 5級標準 |
| 球體轉角 | 90° |
| 閥體材制質 | A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
| 閥座材料 | 聚四氟乙烯(常溫)、特制PPL(高溫) |
三、Q941F不銹鋼電動球閥--主要外形尺寸
| 公稱通徑DN(mm) | 尺寸 | ||||||
| L | D3 | D2 | D1 | b | f | N-d | |
| 15 | 108 | 95 | 65 | 45 | 14 | 2 | 4-14 |
| 20 | 117 | 105 | 75 | 55 | 14 | 4-14 | |
| 25 | 127 | 115 | 85 | 65 | 14 | 4-14 | |
| 32 | 140 | 135 | 100 | 78 | 16 | 4-18 | |
| 40 | 165 | 145 | 110 | 85 | 16 | 3 | 4-18 |
| 50 | 178 | 160 | 125 | 100 | 16 | 4-18 | |
| 65 | 190 | 180 | 145 | 120 | 18 | 4-18 | |
| 80 | 203 | 195 | 160 | 135 | 20 | 8-18 | |
| 100 | 305 | 215 | 180 | 155 | 20 | 8-18 | |
| 125 | 256 | 245 | 210 | 185 | 22 | 8-18 | |
| 150 | 394 | 280 | 240 | 210 | 24 | 8-23 | |
| 200 | 457 | 335 | 295 | 265 | 26 | 12-23 | |
| 250 | 533 | 405 | 335 | 320 | 30 | 12-25 | |
